Vertebrae (fundas cerámicas)

Notapor Mayato » Jue Jul 03, 2008 8:15 am

Vertebrae (fundas cerámicas):

Cómo van estas fundas?, parecen de buena calidad :shock: :shock:
Podrías explicar como funcionan?
Las has diseñado tú?
Mayato
Nuevo
Nuevo

Mensajes: 48
Registrado: Mié May 28, 2008 8:24 am

Notapor Synchronicity » Vie Jul 04, 2008 1:13 pm

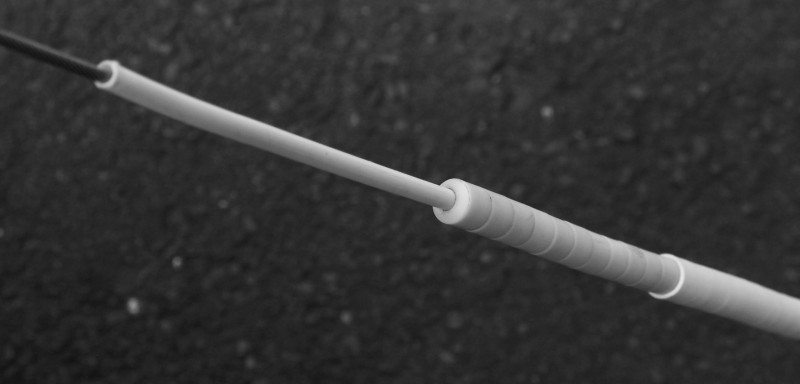

Funcionan exactamente como el sistema nokon. Es decir, hay muchas piezas sueltas, como una gargantilla supongo. Cuando el cable está en tensión, la funda está comprimido.

Imagen

La ventaja: son más rígido que fundas normales (shimano, jagwire, etc).
Pero hace años, nokon han tenido un problemilla con la corrosión (orque son pintados).

La historia de vertebrae es que compré un kit de nokon y me gustó bastante. Pero despues de un rato, perdí el parte terminable (no son todas las mismas). En vez de comprar una pieza de respuesto caro, iba a construir una sola pieza del aluminio... pero como yo era scientifico de materiales, pensaba "seguramente hay una material mejor que este".

Entonces fui a buscar materiales y jugaba con la idea de hacerlo de cerámica. Siempre tenía un deseo de crear algún componente diferente.

Resulta que hay unos materiales en cerámica más común que otros. Serían: Si3N4, Al2O3 y ZrO2.

El Zirconia y sus 'primos' pueden ser muy fuertes y resistentes pero tienen una densidad alta.
El Silicon Nitride tiene menos rigidez que Al2O3.
Por eso, elegí oxido de aluminio.

Oxido de aluminio no tiene nada que ver con alumino el metal. En primer lugar, nunca va a corrosionarse.

Lo que uso (96% alumina) tiene una rigidez (no sé la traducción correcto para Young's Modulus) de 300-400 GPa. En comparacíon, Acero tiene 210 Gpa, Titanio tiene 120 GPa y Aluminium solo 70 GPa.

La densidad? 3.65g/cm cubico.

Las piezas corrientes son fabricados en EEUU por una fabrica especializada en cerámicas 'advanzadas'. Tenía que comprar 10,000 trozitos y todavía resultan SUPER caros. Si compres una o dos por ejemplo, cada unidad tiene un precio de 50c. Con 1.5 metros de funda, hay 400 piezas.

El forro(?) es de teflon puro. Y la capa final es polyolefin.

Las monto yo. Hice la página web también, tanto como este.

Ahora mismo, solo vendo las fundas para los cambios y funcionan mejor que nada. Estoy realmente sorprendido con el rendamiento... :-)
He vendido 12-15 unidades más o menos. Debería promocionarlas mas, pero no puedo hacer 10 cosas a la vez.

Las fundas de frenos necesitan suportar mas fuerza. Si se rompen, tengo un problema grave. Realmente exigen arandelas plasticas super finos (mylar) que no son barratos tampoco. ¡Gasté más de quiñentos dollares en ~0.5kg de puñateras arendelas! :shock: Estas distruyen la fuerza entre las piezas. Tambien quitan la rigidez. El rigidez del sistema es menós importante que los cambios. Con los cambios, si la funda comprime, los cambios no funcionan para nada... especialmente el detras.

Esta es el sistema vertebrae montado en mi primera bici...
Imagen

Resulta que los frenos con arendelas pueden ser un poco flojo. Pero no sabes si va a funcionar la idea hasta lo pruebes, ¿no? Con los arendelas, tengo mucha confianza que no van a romper. No tengo los cojones de hacerlo sin ellas... cerámicas advanzadas son mucho mejor con vidreo, porcelana y tal. Todavía son fragiles, pero no tanto. Hay cerámicas advanzadas que tienen una resistencia que acerca unos metales. Pero nunca se sabe...


La Otra cosa es que para hacer unas fundas de frenos con las arandelas es un coñazo total... Creenme... :nada: Por eso, tuve que parar de vender las fundas para frenos.

Imagen

Imagen
www.Tenerife-Training.net | Pro Road and MTB Hire in Tenerife
www.vertebr.ae | Advanced alumina ceramic gear lines
Avatar de Usuario
Synchronicity
Doc Brown - Site Admin
Doc Brown - Site Admin

Mensajes: 1039
Registrado: Lun Jul 23, 2007 1:19 pm
Ubicación: La Orotava, Tenerife, Islas Canarias, España.

Notapor BikerXC » Sab Jul 05, 2008 2:27 pm

¿No has probado a hacer una funda continua sin zonas abiertas para que no entre la porquería? Porque esa es la gran ventaja de los modelos Nokon o Alligator.

Synchronicity escribió:(no sé la traducción correcto para Young's Modulus)


Módulo de Young, es tal cual del inglés al castellano.
BikerXC
Experto
Experto

Mensajes: 188
Registrado: Sab Abr 19, 2008 8:12 pm

Notapor Synchronicity » Sab Jul 05, 2008 7:50 pm

Sí, funcionan sin la última capa del plástico... pero se ensucian rapidamente, porque son blancas. Luego, se manchan, porque tiene un poco de porosidad. :bruised: Ya estoy en el límite de mi traductor electrónico. :bruised:

Creo que son mejor con la cubierta allí... flexionan menos. Es ideal, porque las personas con nokon dicen que se doblan/caen demasiado (cerca de las manetas, con el sistema de shimano).

De todas formas, son cerámicas, que son muy duras, y por eso no se desgastan tanto. Creo que el óxido de aluminio es uno de los materiales más duros aparte de los diamantes y tal. 8)
www.Tenerife-Training.net | Pro Road and MTB Hire in Tenerife
www.vertebr.ae | Advanced alumina ceramic gear lines
Avatar de Usuario
Synchronicity
Doc Brown - Site Admin
Doc Brown - Site Admin

Mensajes: 1039
Registrado: Lun Jul 23, 2007 1:19 pm
Ubicación: La Orotava, Tenerife, Islas Canarias, España.

Increible tío

Notapor Mayato » Mar Jul 08, 2008 7:40 am

Joder tío, eres un máquina. La verdad es que a mi a veces se me ocurren cosas pero no tengo ni idea de cómo fabricarlas. Increíble solución, esas piecitas de cerámica son eternas y no flexan nada, la funda interior de teflón se puede cambiar con lo que siempre tienes el sistema impecable, lo que no tengo claro es como resuelves el tema de las terminaciones y uniones entre las piecitas y el cuadro. ¿Sirven los topes normales de aluminio? ¿Estas fundas son del mismo diámetro que las normales? ¿Qué peso tienen?. Por lo que comentas son carísimas. Me gustaría probarlas en mi bici de carretera, sólo para los cambios.

Me gusta que alguien se plantee preguntas, estudie las posibilidades y no sólo se quede con lo que sale en las revistas, felicidades y enhorabuena por la iniciativa. Espero poder probarlas pronto.
Mayato
Nuevo
Nuevo

Mensajes: 48
Registrado: Mié May 28, 2008 8:24 am

Fundas Cerámicas - Contra el sistema de frenos nokon carbono

Notapor Synchronicity » Mar Jul 08, 2008 11:00 am

Gracias,

Simplemente terminan dentro de una terminacion normal de plástico, como en el foto abajo. Si las pongo en metal, creo que las piezas podrían desportillarse, porque los dos superficies metál/cerámica no son alineados. Así, hay una barrera polimérico de ~ 1 mm.

Imagen

Imagen

Son de 4.6mm diámetro. Creo que pesan ~48g/m. No sé exactamente, porque no tengo una balanza. Son más pesados que nokon, pero como dices, son 'eternas'. (Pero que significa eso hoy?)

Yo verdaderamente creo que el sistema de nokon de carbono es un error grave en el sentido de eleccíon de materiales... tambíen tienen problemas con sus frenos de carbono (se henden completamente :lol:). Hombre, no son ideales. Carbono no tiene la dureza requirido.

Creo que mis frenos podrían funcionar mucho mejor, pero estoy arto de invertir aún más dinero en este proyecto. Dicho esto, voy a seguir.

Al menos pienso habilitar la página web de vertebrae y hacerlo como un blog... atraes mucho más trafico por todo el contenido que pongas.
www.Tenerife-Training.net | Pro Road and MTB Hire in Tenerife
www.vertebr.ae | Advanced alumina ceramic gear lines
Avatar de Usuario
Synchronicity
Doc Brown - Site Admin
Doc Brown - Site Admin

Mensajes: 1039
Registrado: Lun Jul 23, 2007 1:19 pm
Ubicación: La Orotava, Tenerife, Islas Canarias, España.

Notapor BikerXC » Mar Jul 08, 2008 4:24 pm

Mmmm,cambiando de tema.

Me gusta ese cambio que llevas, ¿qué marca es?
BikerXC
Experto
Experto

Mensajes: 188
Registrado: Sab Abr 19, 2008 8:12 pm

Notapor Synchronicity » Mar Jul 08, 2008 4:56 pm

TISO.
http://www.tisobike.com

Y preparate, porque son caros. :grin:
(lo compró segunda mano)
