Tipos de suspensión / amortiguación y sus actuaciones

Notapor Synchronicity » Mar Nov 11, 2008 10:49 pm

Después de más de una decada de refinamientos, hay tantos diseños de la suspensión de bicicleta ... ¿como recognizarlas?
¿Y porque deberías eligir uno al otro?
Aquí intento explicar todas sus características

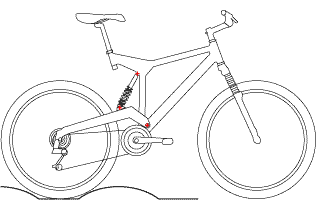

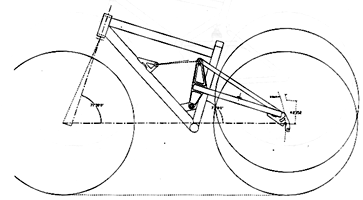

MONOPIVOTE:

Empezamos con el más sencillo. La suspensión consiste de solo un basculante o triangulo; la trayectoria de la rueda trasera mueve en arco volteando/girando? por el pivote principal.

Imagen

Imagen

Imagen

ventajas: mucho recorrido, sencillo/fiable,
desventajas: sufren movimientos de la suspensión por pedalear, pesado,

marcas prinipales: Cannondale, Santa Cruz, Mountain Cycle, Fisher, Morewood, Orange, Marin.

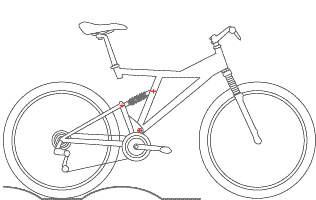

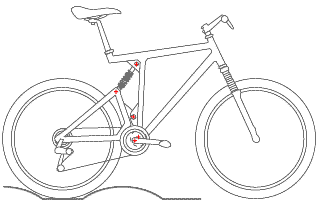

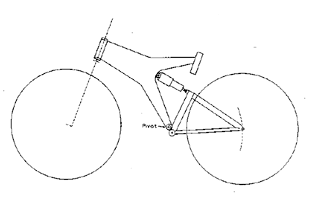

URT: (UNIFIED REAR TRIANGLE - TRASERA UNIFICADA)

Un tipo de diseño, normalmente monopivote. El eje de pedalier y buje trasero forman un parte o unidad rígida.

Imagen

Imagen

Imagen

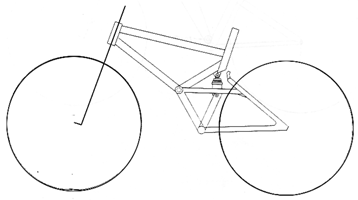

Ibis cycles tiene/tenía un patente especifico de URT, que se llama el "sweet spot".

ventajas: ningunos! :-P
desventajas: todo! :-P
marcas prinipales: Klein, Schwinn.

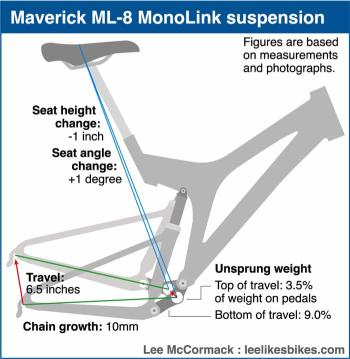

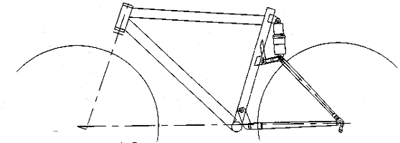

MONOLINK:


Imagen

Imagen

ventajas: muy ligera,
desventajas: sufren por vainas largas, cambio delantero no funciona bien.

marcas prinipales: maverick, seven, giant

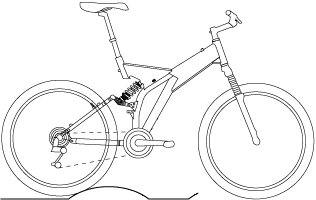

FOUR BAR LINKAGE / PIVOTE EN LA VAINA:

Ahora mismo, son muy común. Tienen un pivote cercano a la puntera colocado en la vaina. Un tipo especial que tiene el patente más importante es el "Horst link", con el pivote delante de la puntera trasera. El sistema es como un paralelogramo, así que la trayectoria de la rueda trasera puede ser más recta.

Imagen

Imagen

Imagen

ventajas: suspensión más activo sobre todo el terreno, ningún efecto al frenar, funcionan con mucho recorrido
desventajas: muchos pivotes complicados, flexión de la sistema,
marcas prinipales: Specialized FSR, UMF, Merida, Ellsworth, KHS, Kona, Titus.


MACPHERSON STRUT

Esto es un tipo viejo...

Imagen

ventajas: ligera
desventajas: poco recorrido.
marcas prinipales: Titus, turner, Pro flex.

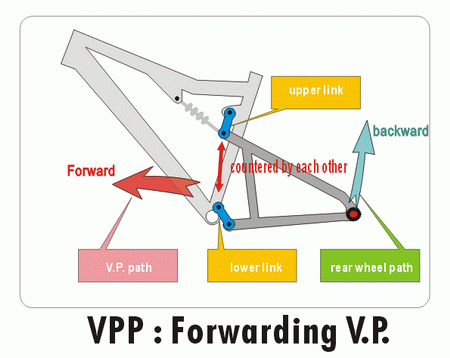

VPP (VIRTUAL PIVOT POINT - PUNTO de PIVOTE VIRTUAL)

Qualquier diseño en que el pivote no está fijado.

Imagen

ventajas: la trayectoria del eje de la rueda trasera se pueda variar para ofrecer dos o mas fases de reaccion a traves de su recorrido.
desventajas: complicado, caro
marcas principales: Santa Cruz, Intense, Giant, Iron Horse, Yeti, Independent Fabrications,


SOFT-TAIL:

Normalmente no tienen pivotes; la flexión del material permite el funcionamiento del amortiguador.

ventajas: muy ligera,
desventajas: muy poco recorrido (~3cm)

marcas prinipales: moots, ibis, trek, fetish, merida



Una cosa importante es con la evolución de amortiguadores, ahora vemos que unos de los diseños más viejos y sencillos han regresado.
Última edición por Synchronicity el Dom Sep 11, 2011 12:37 pm, editado 2 veces en total
www.Tenerife-Training.net | Pro Road and MTB Hire in Tenerife
www.vertebr.ae | Advanced alumina ceramic gear lines
Avatar de Usuario
Synchronicity
Doc Brown - Site Admin
Doc Brown - Site Admin

Mensajes: 1039
Registrado: Lun Jul 23, 2007 1:19 pm
Ubicación: La Orotava, Tenerife, Islas Canarias, España.

Notapor BikerXC » Vie Nov 14, 2008 1:58 pm

Siento no haber podido dedicarle el tiempo que quisiera a este post.

Iré añadiendo cosas a medida que vaya recopilando sobre tu mismo post.
BikerXC
Experto
Experto

Mensajes: 188
Registrado: Sab Abr 19, 2008 8:12 pm

Notapor Synchronicity » Vie Nov 14, 2008 9:34 pm

Muchas gracias... :-)
